STQ（M）L系列整流控制設備
概述：
STQ(M)L系列產品具有八十年代的世界先進水平。該系列產品經變壓器通過三相橋式整流組件，從交流電源獲得直流220伏電壓，整個設備由自動空氣開關、變壓器、三相橋式整流組件、直流接觸器等主要部件組成。電路設置有短路、過電壓等保護措施，當受控電磁鐵容量大于19千瓦時，整流變壓器外附;當受控電磁鐵容量小于或等于4千瓦時，采用單相橋式整流方式。
主要技術參數
|
主要參數
型號 |
電源相數
|
輸入交流電壓(V)
|
輸出直流電壓(V)
|
額定輸出電流(A)
|
外形安裝參考尺寸
|
重量
(kg) |
配套
|
||||||
|
W
|
D
|
H
|
X
|
Y
|
安裝孔
|
變壓器
|
控制器
|
||||||
|
STML-3E-C
|
二相
|
380
|
110
|
3
|
650
|
450
|
1250
|
550
|
370
|
4-φ14
|
120
|
ZDG-3.5/0.5
|
K03-15T
|
|
STML-4E-C
|
二相
|
380
|
220
|
4
|
ZDG-4.5/0.5
|
||||||||
|
STML-7E-C
|
三相
|
380
|
220
|
7
|
900
|
450
|
1100
|
800
|
370
|
135
|
ZDG-5.5/0.5
|
||
|
STML-9E-C
|
三相
|
380
|
220
|
9
|
130
|
ZDG-7/0.5
|
|||||||
|
STML-14E-C
|
三相
|
380
|
220
|
14
|
1100
|
450
|
1250
|
1000
|
370
|
230
|
ZDG-11/0.5
|
||
|
STML-19E-C
|
三相
|
380
|
220
|
19
|
240
|
ZDG-15/0.5
|
|||||||
|
STML-25E-C
|
三相
|
380
|
220
|
25
|
1000
|
450
|
1450
|
900
|
360
|
220
|
ZDG-25/0.5
|
||
|
STML-32E-C
|
三相
|
380
|
220
|
32
|
230
|
ZDG-30/0.5
|
|||||||
|
STML-38E-C
|
三相
|
380
|
220
|
38
|
250
|
ZDG-35/0.5
|
|||||||
功率≤19KW 的控制設備，其變壓器內附。

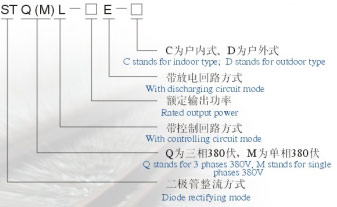

型號說明
選型及注意事項：
1.電磁鐵的額定電壓與整流控制設備的輸出電壓相符。
2.電磁鐵的額定功率應小于或等于整流控制設備的額定輸出功率。
3.整流控制設備在周圍環境溫度超過40℃時，請用戶定貨時特別說明。
4.戶外式整流控制設備外形和安裝尺寸另行提供。
5.3E以下為110V,如需3E以下時請戶定貨時特別說明。
