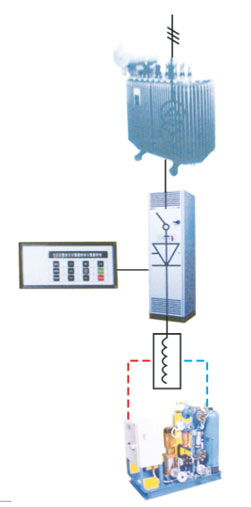

它由攪拌器本體感應器、變頻及控制系統、循環水冷卻系統及專用電源變壓器等組成。
攪拌器本體
磁極結構有:方坯-三相二極或兩相兩極(六個或四個磁極)
板坯--三相二極，二相二極或三相四極。
磁場形式:方坯多為旋轉磁場，也有行波磁場(四周朝下運動，中心朝上運動，有制動功能)和螺旋磁場，但螺旋磁場由于工藝上的難度及力量太少故未能在生產中應用;板坯多為行波磁場。
線圈:分實心燒結膜導線及空心導線兩種，前者制造、維修、冷卻較有利，后者在大功率、高電壓、壽命及冷卻水耗量方面占優勢。
工作頻率:結晶器電攪2.5-6Hz二冷區（含結晶器下)電攪30-60Hz 凝固末端3-15Hz
殼體材質:奧氏體不銹鋼
變頻及控制系統
無論三相或二相的低頻電源均采用交直交的變頻方式，高載波，SWM調制，智能功率模塊逆變，全橋正弦波輸出。每臺攪拌器配置一套，并備有電流、電壓、頻率、水溫、水量，線圈絕緣、相間平衡等控制或檢測功能。
產品可按用戶要求可提供全國產化型;或進口變壓變頻(WVF)機芯的組裝型。
循環水冷卻系統
熱源主要來自于線圈、鐵芯及幅射傳導來的環境溫度，對水的流量、熱交換器面積均要較計算值大20%以上，水質要求在電導率、微生物含量、PH值、氧化鐵、CaCo3含量及顆粒度等均要在允許值內，才能保證其正常使用(此項可由用戶提供)。
口電源變壓器
一組電攪(多臺)，可共用一臺電源變壓器，為確保生產安全，我們所提供的是有隔離措施的專用變壓器，其容量一般選實耗總功率的125%(此項可由用戶提供)。
