小直徑圓形電磁鐵適用于吊運單張薄鋼板、長鋼板。適用于薄板的壓力加工及制罐等二次加工產品的搬運整理。每次搬運一張鋼板，對剪板機進行輸送輔助作業，以及焊接作業?？上蜩T造機等各種機械進行還材加料作業?？捎米鳈C械上的電磁夾具，作為電磁手，用來抓起特別小的物件。選型時請注意鋼板的厚度、寬度、長度、重量。若鋼板尺寸規格太多時，請掌握其最大和最小組參數，以使選擇最佳型號規格的電磁鐵、臺數以及控制設備。
主要技術參數（常溫用，額定電壓DC-1100V，通電持續率TD-60%）.
|
型號
|
MW04-17T
|
MW04-22T
|
MW04-32T
|
MW04-40T
|
||||||
|

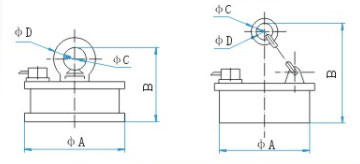

外形尺寸
|
A
|
mm
|
165
|
216
|
318
|
406
|
||||
|
B
|
113
|
147
|
178
|
480
|
||||||
|
C
|
30
|
40
|
60
|
100/55
|
||||||
|
D
|
10
|
16
|
25
|
16
|
||||||
|
自重
|
kg
|
7
|
15
|
30
|
75
|
|||||
|
消耗功率（冷態）
|
kw
|
0.10
|
0.20
|
0.25
|
0.40
|
|||||
|
單臺起吊最大尺寸（長×寬）
|
1200×1200
|
1400×1400
|
1600×1600
|
2500×2500
|
||||||
|
多臺時一臺負擔尺寸（長×寬）
|
600×1200
|
700×1400
|
800×1600
|
1000×2500
|
||||||
|

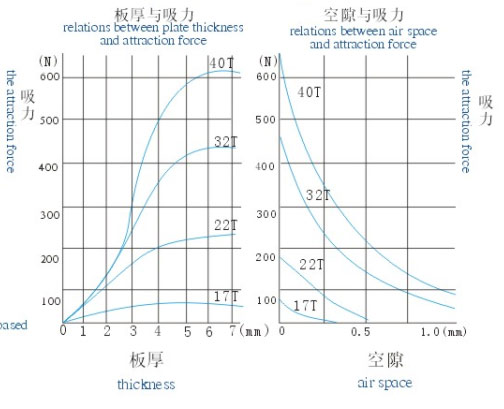

吸力 |
板厚
|
mm
|
3.2
|
6
|
6
|
10
|
10
|
20
|
12
|
32
|
|
固邊固定情況
|
kg
|
100以上
|
200以上
|
300以上
|
600以上
|
800以上
|
2000以上
|
|
4000以上
|
|
注：按聯用臺數的消耗功率（電流）之和，選擇整流控制設備及其輔助設備。
