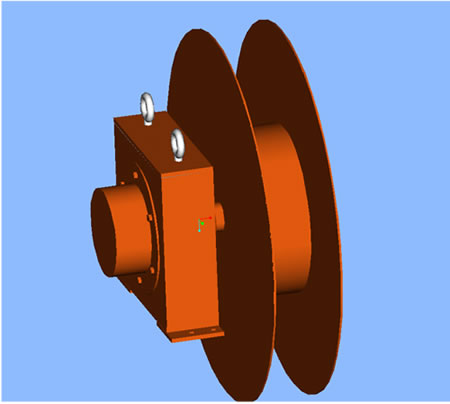

信號電纜卷筒用于卷取和放出傳遞弱電信號的信號電纜，如拉壓傳感器的信號電纜，當檢測設備移動時卷筒能靈活地跟蹤檢測設備卷取或放出電纜，可避免電纜無規則地堆放而拉斷、壓斷電纜現象，以保證檢側T作順利進行。
采用精密導電滑環傳遞信號，適用于某些傳統滑環不能勝任的領域(如高轉速、低阻抗、低干擾)。產品結構緊湊、經久耐用、無需維護，常用于如下領域:計算機、儀表、量器、電視電話、測試和控制設備。
外形尺寸圖
外形尺寸表
| 外形序號 尺寸 |
A | B | C | D1 | D2 | d | E | F | W | 重量 |
| 1 | 410 | 450 | 194 | 360 | 480 | 14 | 50 | 340 | 115 | 100 |
| 2 | 410 | 450 | 194 | 380 | 480 | 14 | 50 | 340 | 115 | 105 |
主要技術參數
| 電纜型號規格 | 15m系列 | 外形序號 | 20m系列 | 外形序號 | 25m系列 | 外形序號 |
| 芯數×截面 (mm2) |
||||||
| RVVP 4×0.75 | JTD-15-4 | 1 | JTD-20-4 | 1 | JTD-25-4 | 1 |
| RVVP 8×1 | JTD-15-8 | 1 | JTD-20-8 | 1 | JTD-25-6 | 2 |
注：根據用戶需要，我廠可生產 RVVPn×1mm2 30~70m系列產品。
