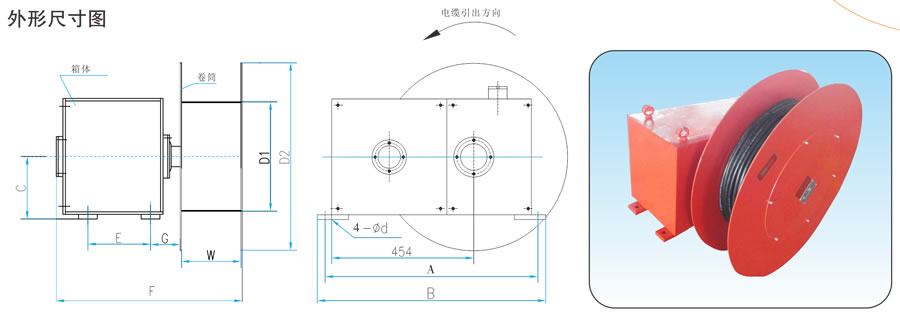

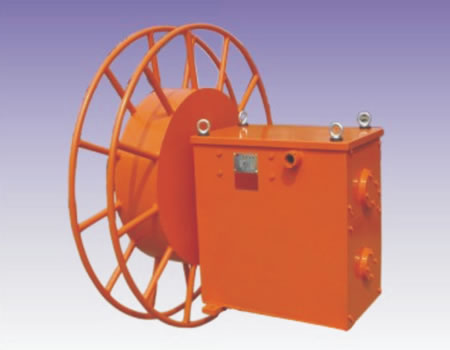

外形尺寸圖：
外形尺寸表：
| 外形序號 尺寸 |
A | B | C | D1 | D2 | d | E | F | W | 重量 |
| 1 | 410 | 450 | 462 | 800 | 1200 | 18 | 520 | 950 | 200 | 360 |
| 2 | 800 | 1300 | 370 | |||||||
| 3 | 900 | 1400 | 380 | |||||||
| 4 | 784 | 834 | 474.7 | 800 | 1200 | 18 | 520 | 950 | 200 | 650 |
| 5 | 800 | 1400 | 660 | |||||||
| 6 | 900 | 1500 | 250 | 670 |
主要技術參數：
| 電纜型號規格 | 允許電流 A（40℃時） |
50m系列 |
外形序號 | 60m系列 | 外形序號 | 70m系列 | 外形序號 | 80m系列 | 外形序號 | 100m系列 | 外形序號 | |
| 芯數×截面 (mm2) |
連續 | 1分開 1分關 |
||||||||||
| YC型 3×25+1×10 |
91 | 125 | JTD125-50-4-III | 2 | JTD125-60-4-III | 2 | JTD125-70-4-III | 2 | JTD125-80-4-III | 5 | JTD125-100-4-III | 6 |
| JTD125-50-4-III | 2 | JTD125-60-4-III | 5 | 8 | / | / | ||||||
| YC型 3×35+1×10 |
113 | 150 | JTD150-50-4-III | 2 | JTD150-60-4-III | 6 | JTD150-70-4-III | 6 | JTD150-80-4-III | 6 | JTD150-100-4-III | 6 |
| JTD150-50-4-III | 5 | JTD150-60-4-III | 6 | / | / | / | / | |||||
| YC型 3×50+1×16 |
140 | 190 | JTD190-50-4-III | 2 | JTD190-60-4-III | 5 | JTD190-70-4-III | 6 | JTD190-80-4-III | 6 | / | 1 |
| CRHF 10×25 |
12 | 20 | JTD20-50-10-III | 2 | JTD20-60-10-III | 5 | JTD20-70-10-III | 6 | JTD190-80-14-III | 6 | / | 1 |
| CRHF 12×25 |
12 | 20 | JTD20-50-12-III | 1 | JTD20-60-12-III | 2 | JTD20-70-12-III | 2 | / | / | / | 1 |
| YC型 3×10+1×16 |
50 | 65 | JTD65-50-4-III | 1 | JTD65-60-4-III | 2 | JTD65-70-4-III | 3 | JTD65-80-4-III | 2 | JTD100-60-4-III | 2 |
| 電纜型號規格 | 允許電流 A（40℃時） |
20m系列 | 外形序號 | 30m系列 | 外形序號 | 40m系列 | 外形序號 | / | / | / | / | |
| 芯數×截面 (mm2) |
連續 | 1分開 1分關 |
||||||||||
| YC型 3×25+1×10 |
91 | 125 | JTF125-20-4-III | 1 | JTF125-30-4-III | 1 | JTF125-40-4-III | 3 | / | / | / | / |
| YC型 3×35+1×10 |
113 | 150 | JTF150-20-4-III | 1 | JTF150-30-4-III | 2 | JTF150-40-4-III | 4 | / | / | / | / |
選型主要事項：
1、本系列卷筒僅適應于第1頁安裝方式示意圖中方式C、D，即卷筒安裝在移動物體上,又可安裝在地面上。
2、電纜用戶自備

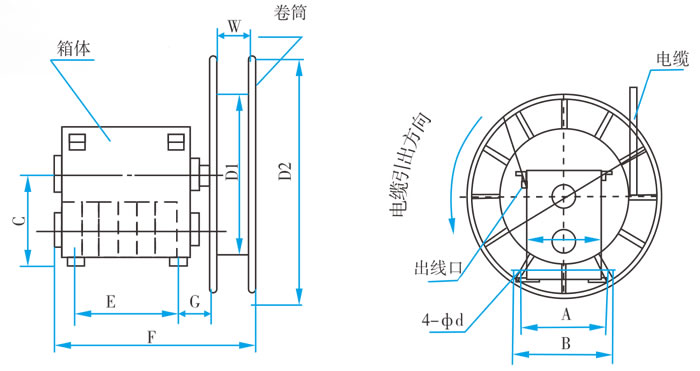

外形尺寸表
| 外形序號 尺寸 |
A | B | C | D1 | D2 | d | E | F | G | W | 重量 |
| 1 | 680 | 730 | 200 | 350 | 600 | 18 | 200 | 670 | 95 | 250 | 285 |
| 2 | 300 | 770 | 290 |
主要技術參數
| 電纜型號規格 | 30m系列 | 外形序號 | 40m系列 | 外形序號 | 50m系列 | 外形序號 |
| YC3×6+1×4 | JTD50-30-4-III | 1 | JTD50-40-4-III | 1 | JTD50-50-4-III | 1 |
|
YC3×10+1×6+6×1.5 |
JTD65-30-10-III | 2 | ||||
| YC3×10 | JTD65-40-3-III | 1 |
選型主要事項
1、本系列卷筒僅適應于第1頁安裝方式示意圖中方式C、D，即卷筒安裝在移動物體上,又可安裝在地面上。
2、電纜用戶自備。
